Jika anda bekerja dalam pengagihan kuasa, anda tahu bahawa unit penghantaran grid (GTU) ialah kuda kerja yang tidak didendang bagi pencawang anda. Mereka membawa arus voltan tinggi dengan selamat merentasi kawasan kejiranan, kilang dan infrastruktur kritikal—jadi kebolehpercayaan mereka tidak boleh dirundingkan. Itulah sebabnya mengujinya, khususnya ujian nyahcas separa (PD) dan hipot AC, adalah langkah kritikal dalam kawalan kualiti. Sebagai pembekal peralatan ujian, satu soalan yang kami sering ditanya daripada soalan lain ialah: "Apakah ketepatan Sistem Ujian Hipot AC GTU PD?" Jawapan ringkasnya bukan satu saiz untuk semua, kerana ketepatan bergantung pada cara sistem ditentukur, cara ia digunakan dan piawaian yang dibina untuk dipenuhi. Hari ini, saya merungkai maksud ketepatan untuk sistem ujian ini, cara peralatan kami disusun dan mengapa ketepatan itu penting untuk keselamatan pencawang anda.
Mula-mula, mari kita memotong jargon: Ujian PD mengukur nyahcas elektrik yang kecil dan tidak kelihatan yang terbentuk di dalam atau pada permukaan penebat GTU. Pelepasan tersebut adalah tanda amaran awal kegagalan penebat, yang boleh mengakibatkan gangguan yang tidak dirancang, kerosakan peralatan, atau bahkan pancaran arka berbahaya. Ujian hipot AC, sementara itu, menggunakan voltan yang lebih tinggi daripada voltan operasi berkadar GTU untuk menguji tegasan penebatnya dan mengesahkan ia boleh mengendalikan keadaan grid dunia sebenar. Ketepatan di sini bukan hanya tentang mendapatkan nombor yang betul—ia adalah tentang dapat mempercayai nombor itu untuk membuat keputusan kritikal: adakah GTU ini sesuai untuk diservis, atau adakah ia perlu dibaiki atau diganti?
Di syarikat kami, kami telah menghabiskan sedekad menapis sistem ujian GTU, dan ketepatan bermula pada perkakasan teras. Penguji Hipot AC GTU Voltan Tinggi yang kami reka, contohnya, menggunakan transduser voltan ketepatan dan penderia arus yang mempunyai ketepatan kelas 0.2 mengikut piawaian IEC. Tunggu, mari jelaskan bahawa penilaian kelas: penderia kelas 0.2 bermakna ralat pengukurannya tidak lebih daripada 0.2% daripada nilai skala penuh. Untuk sistem hipot AC 200kVA, 500kV, yang diterjemahkan kepada ralat pengukuran voltan hanya 1kV merentasi keseluruhan julat ujian. Itulah perbezaan besar daripada sistem yang lebih murah yang mungkin mempunyai penderia kelas 0.5, yang akan memperkenalkan sehingga 2.5kV ralat pada skala penuh. Untuk pencawang yang beroperasi pada 345kV atau lebih tinggi, margin ralat itu boleh bermakna perbezaan antara melepasi GTU dengan kerosakan penebat kecil yang boleh dibaiki dan kehilangan kecacatan yang membawa kepada kegagalan bencana.
Tetapi ketepatan bukan hanya mengenai penderia voltan—ia juga mengenai ketepatan pengukuran PD. Ujian nyahcas separa memerlukan pengesanan isyarat sekecil picocoulombs (pC), malah sejumlah kecil bunyi elektrik daripada sistem ujian boleh memesongkan bacaan. Itulah sebabnya kami membina peralatan kami untuk mengurangkan hingar latar belakang kepada kurang daripada 5 pC, yang jauh di bawah ambang untuk mengesan PD yang baru. Jika sistem anda mempunyai tahap hingar 20 pC atau lebih tinggi, anda mungkin terlepas isyarat PD kecil yang menandakan kemerosotan penebat sejak awal. Bagi pasukan penyenggaraan pencawang, ini bermakna pembaikan yang lebih reaktif dan bukannya peningkatan proaktif, yang kosnya jauh lebih tinggi dalam jangka masa panjang. Kami juga menawarkan Peralatan Ujian Ultra-Rendah PD GTU Untuk Pencawang, yang direka khusus untuk digunakan dalam persekitaran pencawang yang sibuk, di mana bunyi latar belakang dari peralatan lain boleh menjadi tinggi. Sistem ini menggunakan perisai termaju dan algoritma pemprosesan isyarat untuk memisahkan isyarat PD daripada hingar, memastikan ukuran anda tepat walaupun dalam tetapan yang paling mencabar.

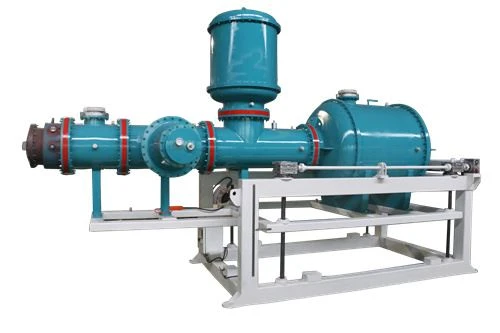

Satu lagi faktor utama dalam ketepatan ialah pematuhan dengan piawaian antarabangsa. Sistem ujian hanya sebaik piawaian yang dibina untuk diikuti, dan Sistem Ujian Voltan Tinggi GTU PD Patuh IEC 60270 yang kami tawarkan ditentukur terus kepada IEC 60270, piawaian global untuk pengukuran PD. IEC 60270 membentangkan garis panduan yang ketat untuk cara ujian PD perlu dijalankan, cara pengukuran perlu diambil dan tahap PD yang dianggap boleh diterima untuk jenis peralatan yang berbeza. Banyak sistem ujian yang lebih murah di pasaran mendakwa melakukan ujian PD, tetapi ia tidak ditentukur kepada IEC 60270, yang bermaksud ukurannya mungkin tidak setanding dengan penanda aras industri. Sebagai contoh, jika anda menguji GTU dengan sistem yang tidak patuh dan mendapat bacaan PD sebanyak 15 pC, anda mungkin fikir ia berada dalam had yang boleh diterima, tetapi sistem yang mematuhi IEC 60270 mungkin menunjukkan bacaan yang sama sebenarnya 25 pC—di atas ambang untuk peralatan baharu. Percanggahan itu boleh membawa kepada kesilapan yang mahal dalam perancangan penyelenggaraan.
Penentukuran adalah satu lagi bahagian ketepatan yang sering diabaikan. Malah penderia terbaik akan hanyut dari semasa ke semasa jika tidak ditentukur dengan kerap, yang boleh membatalkan keputusan ujian anda. Sistem kami direka bentuk agar mudah ditentukur, dengan antara muka penentukuran terbina dalam yang membolehkan anda melakukan penentukuran tahunan tanpa peralatan pihak ketiga yang khusus. Kami juga menawarkan sokongan penentukuran di tapak untuk pelanggan yang tidak mempunyai masa atau sumber untuk melakukannya sendiri. Contohnya, jika anda menguji GTU di pencawang jauh, anda boleh menggunakan modul penentukuran mudah alih kami untuk mengesahkan ketepatan sistem anda di tapak, dan bukannya perlu menghantar peralatan anda kembali ke kilang. Itu menjimatkan masa dan mengurangkan masa henti untuk operasi ujian anda, yang merupakan kemenangan besar untuk pasukan penyelenggaraan yang bekerja pada jadual yang ketat.
Mari kita bincangkan tentang senario biasa untuk meletakkan perkara ini dalam perspektif. Katakan anda seorang pengurus penyelenggaraan di pencawang perbandaran, dan anda perlu menguji 10 GTU selepas setahun menggunakan berat. Satu sistem ialah penguji hipot AC asas tanpa keupayaan PD, satu lagi ialah sistem hipot PD yang tidak patuh dengan penderia kelas 0.5 dan hingar 20 pC, dan yang ketiga ialah sistem patuh IEC 60270 kami dengan penderia kelas 0.2 dan hingar 4 pC. Inilah yang boleh berlaku: dengan sistem asas, anda hanya mendapat keputusan lulus/gagal untuk voltan hipot, jadi anda terlepas isyarat PD kecil dalam satu GTU yang baru mula merendahkan. Setahun kemudian, GTU itu gagal, menyebabkan gangguan selama 12 jam dan menelan belanja kira-kira $50,000 kehilangan hasil dan pembaikan. Dengan sistem tidak patuh, anda mungkin mengesan isyarat PD, tetapi bacaan dimatikan sebanyak 10 pC, jadi anda memutuskan untuk meletakkan GTU kembali dalam perkhidmatan dan bukannya menggantikannya. Sekali lagi, ia gagal dalam tempoh enam bulan, membawa kepada pemadaman mahal yang sama. Dengan sistem kami, anda mengesan bacaan PD tepat 18 pC, yang berada dalam had yang boleh diterima untuk GTU dalam perkhidmatan bagi setiap IEC 60270, jadi anda terus memantaunya dan menangkap kemerosotan sebelum ia gagal. Pendekatan proaktif itu menjimatkan wang anda dan memastikan grid anda boleh dipercayai.
Kami juga menawarkan penyelesaian ujian gabungan yang meningkatkan ketepatan lebih jauh lagi. Sistem Ujian GTU Gabungan Voltan Tinggi Dengan Penderia UHF PD menyepadukan pengesanan UHF PD, yang lebih sensitif kepada nyahcas permukaan berbanding pengukuran PD elektrik tradisional. Penderia UHF mengambil isyarat elektromagnet yang dikeluarkan oleh PD, yang menjadikannya sesuai untuk mengesan nyahcas pada bahagian luar penebat GTU, di mana penderia elektrik mungkin terlepasnya. Dengan menggabungkan pengukuran PD elektrik dengan pengesanan UHF, sistem gabungan kami memberi anda gambaran yang lebih lengkap tentang keadaan GTU anda, meningkatkan ketepatan penilaian anda. Itu amat berguna untuk GTU yang lebih lama, di mana kemerosotan permukaan adalah perkara biasa dan boleh menyebabkan flashover.
Perkara lain: ketepatan bukan hanya tentang peralatan itu sendiri—ia adalah tentang cara anda menggunakannya. Malah sistem yang paling tepat akan memberikan keputusan yang buruk jika anda tidak mengikut prosedur ujian yang betul. Itulah sebabnya kami menyediakan latihan praktikal untuk semua pelanggan kami, merangkumi segala-galanya daripada cara menyediakan GTU untuk ujian kepada cara mentafsir keputusan PD dan hipot. Kami juga mempunyai perpustakaan sumber, termasuk protokol ujian yang sejajar dengan piawaian IEC, untuk membantu anda mendapatkan bacaan paling tepat setiap masa. Sebagai contoh, apabila anda melakukan ujian hipot, anda perlu meningkatkan voltan secara perlahan-lahan, menahannya untuk masa yang diperlukan dan memeriksa pelepasan separa semasa ujian. Jika anda tergesa-gesa tanjakan voltan, anda mungkin menimbulkan tekanan pada penebat yang tidak mewakili keadaan operasi sebenar, yang membawa kepada keputusan yang tidak tepat. Latihan kami memastikan pasukan anda tahu cara mengikut langkah yang betul, jadi ketepatan ujian anda kekal konsisten.
Sekarang, mari kita bincangkan mitos biasa: "Voltan yang lebih tinggi bermakna lebih ketepatan." Itu tidak semestinya benar. Sistem 500kV tidak mempunyai ketepatan yang lebih baik daripada sistem 200kV hanya kerana ia mempunyai voltan yang lebih tinggi—ketepatan bergantung pada penderia, penentukuran dan pengurangan hingar. Sebagai contoh, Sistem Ujian Voltan Tahan AC Kekerapan Kuasa kami tersedia dalam julat dari 5kV hingga 500kV, semuanya dengan ketepatan penderia kelas 0.2 yang sama dan tahap hingar yang rendah. Jadi sama ada anda sedang menguji GTU pengedaran voltan rendah atau GTU penghantaran voltan tinggi, anda mendapat ketepatan yang boleh dipercayai yang sama. Konsistensi itu adalah kunci untuk armada yang menguji pelbagai jenis peralatan, kerana anda tidak perlu melaraskan piawaian anda berdasarkan sistem yang anda gunakan.
Bagaimana dengan ketepatan jangka panjang? Dari masa ke masa, peralatan boleh haus, tetapi sistem kami dibina dengan komponen tahan lama yang mengekalkan ketepatannya selama 10+ tahun, walaupun dengan penggunaan harian dalam persekitaran yang keras. Kami menggunakan kabinet kalis kakisan, penderia penstabil suhu dan elektronik yang dimeterai, jadi anda tidak perlu menukar bahagian dengan kerap untuk memastikan ukuran anda tepat. Ramai pelanggan kami telah menggunakan sistem ujian GTU kami selama 15 tahun, dan keputusan penentukuran mereka masih dalam spesifikasi kelas 0.2, yang merupakan bukti kepada kualiti reka bentuk kami.
Jika anda masih tertanya-tanya cara memilih sistem yang memenuhi keperluan ketepatan anda, berikut ialah senarai semak pantas: cari sistem dengan penderia voltan kelas 0.2 atau lebih baik, tahap hingar di bawah 10 pC untuk ujian PD, pematuhan dengan IEC 60270 dan alat penentukuran terbina dalam. Elakkan sistem yang mengiklankan "kos rendah" tetapi jangan menyebut kelas penderia atau tahap hingar mereka—inilah sistem yang akan memberikan anda hasil yang tidak boleh dipercayai. Di syarikat kami, kami tidak mengambil sudut mengenai ketepatan, kerana kami tahu bahawa kebolehpercayaan pencawang anda bergantung padanya.
Jika anda bersedia untuk mengetahui lebih lanjut tentang cara Sistem Ujian Hipot AC GTU PD kami boleh meningkatkan ketepatan ujian anda, atau jika anda mempunyai soalan khusus tentang penentukuran atau pematuhan, kami ingin berbincang. Sama ada anda sedang menguji GTU tunggal atau membina program ujian seluruh kumpulan, kami boleh membantu anda mencari sistem yang sesuai untuk keperluan anda. Hubungi kami hari ini untuk menjadualkan demo atau membincangkan keperluan anda.
Rujukan
IEC 60270:2000, Teknik ujian voltan tinggi – Ukuran nyahcas separa. Suruhanjaya Elektroteknikal Antarabangsa, Geneva, 2000.
IEEE Std 400.2-2018, Panduan IEEE untuk Ujian Nyahcas Separa Transformer Kuasa, Reaktor dan Reaktor Shunt. Institut Jurutera Elektrik dan Elektronik, New York, 2018.
"Ketepatan Pengukuran Pelepasan Separa: Amalan Terbaik untuk Penyelenggaraan Pencawang." Majlis Antarabangsa mengenai Sistem Elektrik Besar (CIGRE), 2021.
