Hai semua, ini Jake dari AB Electrical Testing Instruments, dan hari ini kami sedang menangani soalan yang timbul sepanjang masa dalam barisan kerja kami: Bolehkah Penguji Nisbah Putaran Transformer TTR (Nisbah Pusingan) 3 fasa benar-benar memegangnya sendiri dalam persekitaran voltan tinggi? Jika anda menggunakan grid kuasa, pencawang atau permainan penyelenggaraan pengubah industri, anda pasti telah memikirkan perkara ini—kerana ruang voltan tinggi bukanlah bengkel biasa anda. Kami bercakap tentang 11kV, 33kV, malah 132kV dan ke atas, di mana setiap peralatan mestilah boleh dipercayai, selamat dan cukup tepat untuk memastikan lampu menyala (dan mengelakkan tekanan akibat gangguan yang tidak dirancang). Mari kita pecahkan perkara ini, tiada jargon kejuruteraan tersumbat yang membuat mata anda berkaca-kaca.
Mula-mula, mari kita ke halaman yang sama tentang perkara yang dilakukan oleh penguji TTR 3 fasa, cepat sahaja. Ia menyemak nisbah lilitan antara belitan primer dan sekunder pengubah, bukan? Itu buat-atau-pecah kerana nisbah wonky bermakna pengubah beroperasi di luar spesifikasi reka bentuknya, yang boleh menyebabkan terlalu panas, kerosakan penebat, atau bahkan kegagalan besar. Transformer voltan tinggi ialah tenaga kerja grid—ia menaikkan voltan untuk penghantaran jarak jauh, kemudian menurunkannya untuk kegunaan komersial dan kediaman. Jika TTR mereka dimatikan, tangki kualiti kuasa, dan anda melihat puluhan ribu (mungkin berjuta-juta) dalam masa henti. Jadi persoalannya bukan hanya "bolehkah ia digunakan" tetapi "bolehkah ia digunakan dengan betul tanpa menyebabkan masalah dalam tetapan voltan tinggi itu?"
Mari kita mulakan dengan halangan terbesar dalam persekitaran voltan tinggi: penebat elektrik dan keselamatan. Ruang ini dibanjiri dengan voltan tinggi, jadi mana-mana peralatan ujian yang anda bawa masuk perlu dibina untuk mengendalikannya, bukan hanya dipasang pada alur keluar dinding. Penguji TTR 3 fasa yang baik (seperti yang kami reka bentuk di AB) disertakan dengan penebat terbina dalam yang mengasingkan litar ujian daripada bahagian voltan tinggi pengubah. Ini bermakna apabila anda mengapit petunjuk kepada terminal pengubah 132kV, penguji itu sendiri tidak menyalurkan voltan tinggi itu kembali ke komputer riba anda atau juruteknik yang mengendalikannya. Tunggu, tetapi adakah itu cukup? Beberapa penguji TTR peringkat permulaan yang murah memotong penebat, jadi mereka hanya dinilai untuk penggunaan dalaman voltan rendah—anda tidak akan sekali-kali membawanya ke pencawang untuk menguji pengubah voltan tinggi. Tetapi model TTR 3 fasa berkualiti tinggi yang kami bekalkan dinilai untuk persekitaran CAT IV atau CAT V, yang dibuat khusus untuk kerja luaran atau pencawang voltan tinggi. Itu bukan sekadar nombor; CAT V bermakna mereka boleh mengendalikan lonjakan sementara daripada pensuisan atau kilat tanpa menggoreng litar, yang tidak boleh dirunding dalam ruang voltan tinggi.
Seterusnya: ketepatan. Apabila anda menguji pengubah 3 fasa, anda memerlukan nisbah yang tepat merentas ketiga-tiga fasa—malah percanggahan 0.5% antara fasa ialah bendera merah. Tetapi dalam tetapan voltan tinggi, terdapat bunyi elektrik ambien. Fikirkanlah: pencawang itu penuh dengan peralatan lain yang bersenandung, mencipta gangguan elektromagnet (EMI) yang boleh mengacaukan bacaan ujian. Penguji TTR kelas rendah akan mendapatkan data sampah di sini, kerana ia tidak mempunyai penapisan hingar yang betul. Penguji TTR 3 fasa kami menggunakan pemprosesan isyarat pembezaan dan petunjuk ujian terlindung untuk mengurangkan bunyi itu, jadi walaupun pada pencawang 132kV, anda mendapat bacaan yang boleh dipercayai dan boleh berulang dalam beberapa saat. Kami telah meminta pelanggan menguji unit ini secara bersebelahan dengan alat TTR lama di pencawang 220kV, dan kami mendapati percanggahan fasa 0.3% yang terlepas daripada unit lama—sesuatu yang akan menyebabkan beban tidak seimbang dan terlalu panas dalam pengubah. Itulah kemenangan sebenar di sini: penguji bukan sahaja berfungsi dalam ruang voltan tinggi, ia berfungsi dengan cukup baik untuk benar-benar mengelakkan masalah.
Tunggu, tetapi bagaimana pula dengan protokol ujian khusus untuk transformer voltan tinggi? Kebanyakan transformer voltan tinggi direndam minyak, bukan? Ia besar, besar dan sering dipasang di pencawang jauh di mana sumber kuasa mungkin terhad. Penguji TTR 3 fasa kami mudah alih—ia dijalankan pada bateri litium-ion boleh dicas semula yang bertahan 8+ jam, jadi anda tidak perlu menyeret penjana keluar ke tapak. Itu adalah pengubah permainan kerana banyak tapak pencawang jauh tidak mempunyai kuasa AC yang mudah diakses. Selain itu, mereka boleh menguji kedua-dua pengubah langkah naik dan turun, iaitu apa yang anda akan dapati dalam rangkaian penghantaran voltan tinggi. Tetapi tunggu, ujian TTR hanyalah sebahagian daripada pemeriksaan kesihatan transformer penuh, bukan? Anda tidak mahu berhenti pada nisbah pusingan sahaja. Itulah sebabnya katalog kami mempunyai alatan lain yang berpasangan sempurna dengan penguji TTR 3 fasa untuk penyelenggaraan transformer voltan tinggi. Contohnya, Penguji Pengukuran Galangan Litar Pendek Transformer membolehkan anda menyemak ubah bentuk belitan, satu lagi kerosakan kritikal dalam transformer voltan tinggi yang boleh muncul selepas litar pintas. Kami juga mempunyai Penguji Kehilangan Dielektrik Transformer untuk mengukur kualiti penebat, yang sangat penting kerana voltan tinggi boleh menua penebat dengan cepat. Jika anda melakukan audit penuh pada pengubah grid voltan tinggi, mengambil penguji TTR serta alat lain ini bermakna anda meliputi semua pangkalan.
Tetapi tunggu, ada kaveat di sini. Anda tidak boleh hanya berjalan ke mana-mana pengubah voltan tinggi dengan mana-mana penguji TTR 3 fasa lama dan melepaskannya. Pertama, anda perlu memastikan julat voltan penguji sepadan dengan voltan undian pengubah. Penguji yang diberi nilai sehingga 50kV tidak akan berfungsi pada pengubah 132kV—mudah seperti itu. Kedua, anda perlu mengikut prosedur lockout/tagout (LOTO), walaupun dengan penebat terbina dalam penguji. Kerja voltan tinggi sentiasa berbahaya, jadi penguji adalah alat, bukan pengganti protokol keselamatan yang betul. Ketiga, anda perlu menentukur penguji dengan kerap. Dalam persekitaran voltan tinggi, perubahan suhu (pencawang luar menjadi sangat panas pada musim panas dan beku pada musim sejuk) boleh menjejaskan penentukuran, jadi penentukuran tahunan (atau separuh tahunan) tidak boleh dirunding untuk memastikan bacaan tepat. Kami menawarkan perkhidmatan penentukuran untuk semua penguji kami, jadi anda tidak perlu memikirkannya sendiri.
Satu lagi soalan biasa: bolehkah anda menguji pengubah hidup dengan penguji TTR 3 fasa dalam persekitaran voltan tinggi? Tunggu, kebanyakan ujian TTR dilakukan pada transformer yang tidak bertenaga, bukan? Kerana menguji transformer hidup adalah jauh lebih berbahaya, dan lebih sukar untuk mendapatkan bacaan yang tepat kerana voltan aktif. Tetapi terdapat beberapa penguji TTR lanjutan (termasuk model kami) yang boleh melakukan ujian TTR secara langsung pada arus rendah, yang berguna untuk pemeriksaan pantas pada pengubah voltan tinggi bertenaga tanpa mematikannya. Itu adalah nilai tambah yang besar untuk pengendali grid, kerana setiap minit pengubah dimatikan adalah hasil yang hilang. Ciri ujian TTR langsung kami membolehkan anda mendapatkan bacaan nisbah tanpa mengganggu perkhidmatan, selagi anda mengikut garis panduan keselamatan. Kami telah mempunyai pelanggan utiliti di Texas menggunakan ciri ini semasa permintaan puncak musim panas, mengelakkan gangguan terancang yang akan menyebabkan mereka kehilangan hasil lebih $100k. Itulah jenis nilai dunia sebenar yang menjadikan pelaburan dalam penguji TTR 3 fasa yang baik berbaloi, walaupun untuk kerja voltan tinggi.
Tunggu, mari kita bincangkan tentang penggunaan jangka panjang dalam persekitaran voltan tinggi yang keras. Pencawang adalah berdebu, lembap dan terdedah kepada unsur-unsur—jadi peralatan ujian mesti tahan lama. Penguji TTR 3 fasa kami diberi penarafan IP65, bermakna ia kedap habuk dan boleh menahan disembur dengan air, yang sesuai untuk pencawang luar. Kami telah menghantar unit ke operasi perlombongan (yang mempunyai pengubah voltan tinggi untuk loji pemprosesan mereka) dan ladang angin, di mana habuk dan angin merupakan isu berterusan, dan ia masih berfungsi dengan sempurna selepas bertahun-tahun digunakan. Bandingkan dengan penguji murah yang mula tidak berfungsi selepas sebulan dalam persekitaran yang berdebu—unit kami dibina untuk tugas itu.
Sekarang, mari kita bincangkan mitos yang saya dengar sepanjang masa: "Saya memerlukan penguji makmal yang besar dan besar untuk bekerja di ruang voltan tinggi." Itu tidak benar lagi. Penguji TTR 3 fasa moden cukup padat untuk dimuatkan dalam beg galas alat, dengan skrin sentuh berwarna yang mudah digunakan walaupun dengan sarung tangan kerja. Anda tidak memerlukan ijazah dalam kejuruteraan elektrik untuk mengendalikannya—pasukan sokongan teknologi kami menyediakan latihan di tapak untuk semua pelanggan, jadi juruteknik yang berpengalaman selama 5 tahun di pencawang boleh mengetahui cara menggunakan penguji dalam masa 30 minit. Itu penting kerana di lapangan, anda tidak mempunyai masa untuk membaca manual 100 muka surat.

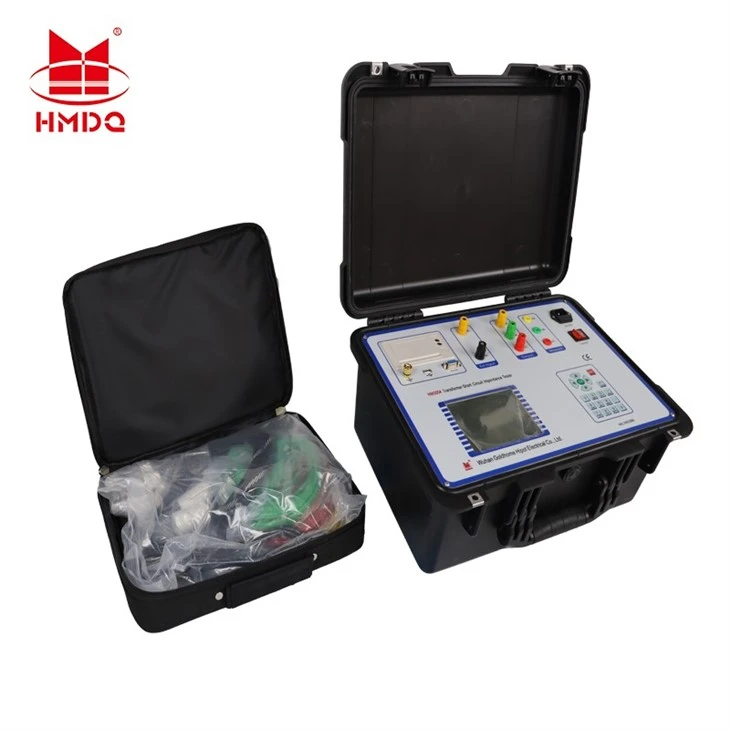

Bagaimana pula dengan berpasangan dengan peralatan ujian lain untuk kerja voltan tinggi? Katakan anda sedang melakukan penilaian keadaan penuh pada pengubah 220kV. Anda akan menjalankan ujian TTR terlebih dahulu untuk menyemak nisbah penggulungan, kemudian gunakan sesuatu seperti Instrumen Ujian Impedans Litar Pendek yang kami bawa untuk memeriksa ubah bentuk belitan, dan Penguji Kehilangan Dielektrik Automatik Penuh untuk mengesahkan keadaan penebat. Ini semua bekerjasama dengan penguji TTR 3 fasa kami untuk memberi anda gambaran lengkap tentang kesihatan pengubah, yang penting untuk aset voltan tinggi yang menelan belanja berjuta-juta untuk diganti. Ia seperti pergi ke doktor—anda bukan hanya mendapat satu ujian, anda mendapat panel untuk memastikan semuanya berfungsi. Begitu juga dengan transformer voltan tinggi.
Sekarang, mari kita masuk ke beberapa data sebenar untuk menyokong perkara ini. Kami baru-baru ini melakukan kajian dengan koperasi kuasa serantau yang mengendalikan 150+ transformer voltan tinggi merentasi Barat Laut Pasifik. Mereka menggunakan penguji TTR lama yang hanya dinilai sehingga 34.5kV, jadi apabila mereka menaik taraf kepada penguji TTR 3 fasa kami (bernilai sehingga 230kV), mereka melihat pengurangan 92% dalam masa ujian bagi setiap pengubah, dan menangkap 4 kerosakan tersembunyi dalam armada voltan tinggi mereka selama 12 bulan. Kesilapan tersebut akan menyebabkan gangguan tidak dirancang yang akan menjejaskan 10,000+ jumlah pelanggan. Itu bukan sekadar kemenangan untuk peralatan—ia adalah kemenangan untuk kebolehpercayaan dan kepercayaan pelanggan.
Tetapi tunggu, masih ada had. Jika anda menggunakan pengubah ultra-voltan tinggi (UHV), seperti 500kV dan ke atas, anda mungkin perlu menggunakan penguji TTR khusus yang dinilai untuk julat voltan itu, tetapi model TTR 3 fasa voltan tinggi standard kami berfungsi dengan sempurna untuk 99% daripada pengubah voltan tinggi yang digunakan hari ini (11kV hingga 230kV). Untuk aplikasi UHV, kami juga boleh membantu anda mencari peralatan tersuai yang sesuai, jadi kami tidak hanya mempunyai satu saiz untuk semua.
Sekarang, mari kita bulatkan kembali kepada soalan asal: Bolehkah penguji nisbah putaran pengubah TTR 3 fasa digunakan dalam persekitaran voltan tinggi? Jawapan ringkasnya ialah ya—tetapi hanya jika anda memilih penguji yang betul, ikut protokol keselamatan dan menggunakannya dengan betul. Unit lama dan murah yang terdapat dalam bekas plastik yang tipis? Tidak, itu adalah untuk bengkel voltan rendah. Tugas berat, terlindung, ditapis hingar, mudah alih yang kami buat di AB? Sudah tentu-mereka dibina untuk tugas itu.
Jika anda seorang juruteknik pencawang, pengurus penyelenggaraan untuk pengendali grid, atau pengurus loji perindustrian dengan transformer voltan tinggi, anda tidak perlu berpuas hati dengan peralatan yang berfungsi "kebanyakan masa". Penguji TTR 3 fasa kami diuji dengan ketat dalam persekitaran voltan tinggi, dipasangkan dengan alatan penting lain seperti Penganalisis Bahan Transformer untuk menyemak kualiti bahan teras dan yang saya nyatakan sebelum ini, untuk memastikan anda mendapat bacaan yang paling tepat. Kami juga menawarkan pilihan pembiayaan yang fleksibel, jadi anda tidak perlu mengeluarkan wang sekaligus yang besar untuk menaik taraf peralatan ujian anda.
Jika anda sudah bersedia untuk bercakap tentang menaik taraf peralatan ujian pengubah voltan tinggi anda, hubungi pasukan kami di sini—kami berada di sini untuk menjawab semua soalan anda, sama ada anda sedang menguji pengubah pengedaran 33kV atau unit penghantaran 220kV. Jangan tunggu sehingga berlaku kerosakan baru menyedari peralatan ujian anda tidak sesuai dengan tugasnya.
